Загальний опис

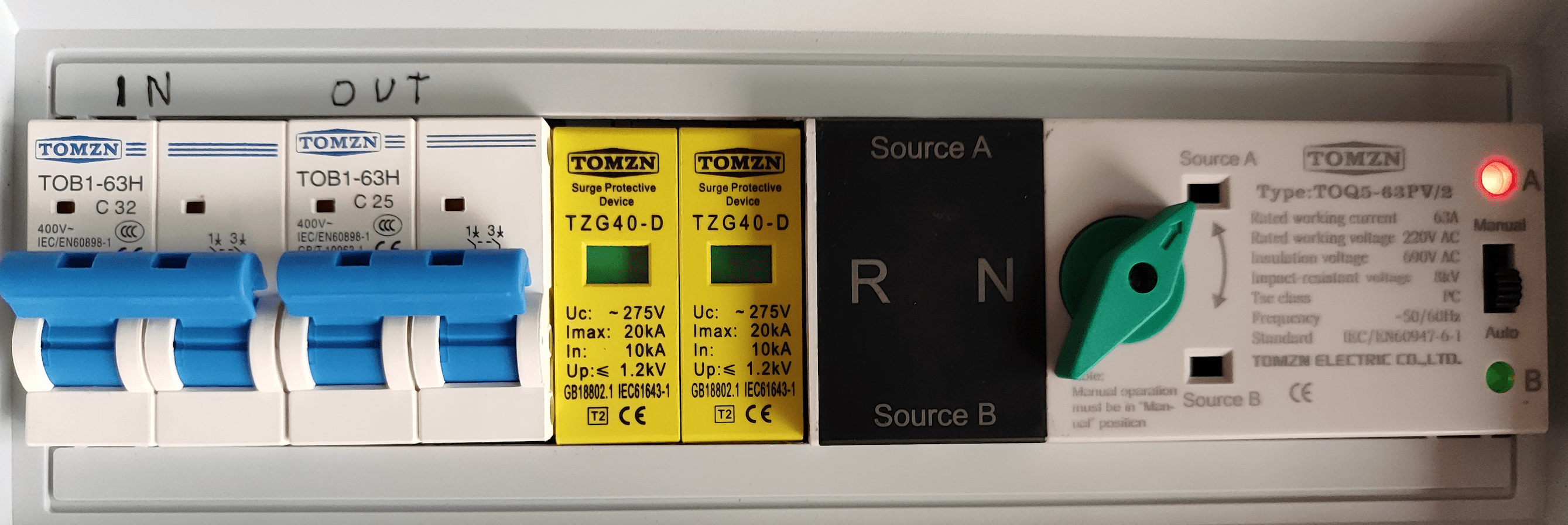

Вхід мережі на 32А двополюсний автомат -> вхід 220 інвертора, захищений грозозахисними вставками.
Автомат підбираємо під потужність вашого інвертора, а ще краще читаємо інструкцію до нього. В моєму випадку виробник вказав 32А на вхід 25А на вихід.

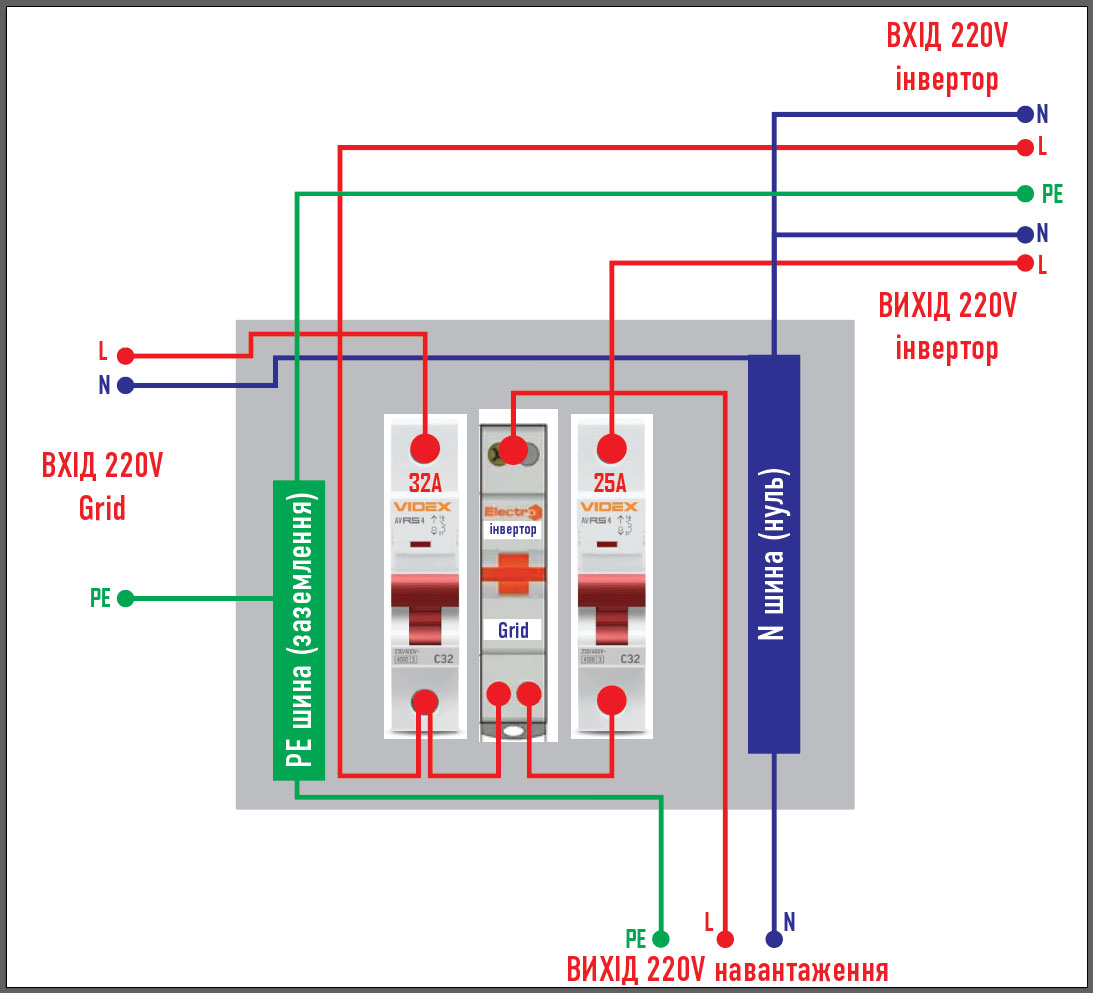

Вихід 220 з інвертора на 25А двополюсний автомат -> АВР контакти PV. Використовується АВР для роботи з сонячними інверторами. Його відмінність від звичайного - при переході від мережі на інвертор присутня затримка в декілька секунд, потрібна для стабілізації вихідної напруги інвертора відразу після включення.
Також на АВР заведено 220 від мережі.
З АВР вихід на споживачів.
Логіка роботи. Інвертор пріоритетне джерело живлення, в разі відсутності напруги на виході з інвертора, постачання перемикається на міську мережу, миттєво без затримок, споживачі не відчувають перехід. Зявилася напруга з інвертора, постачання перемикається на інвертор з затримкою.
Є можливість вручну перемикати АВР на те чи інше джерело.
